4096 piksel Salve DMX LED Controller H802RA 4 Port Aluminium Alloy Material

H802RA;4 port ((4096 pixel) salve LED pixel controller;support Art-Net protokol untuk MADRIX,harus bekerja dengan jaringan komputer atau marster controller ((H803TV/ H803TC)

1. Pengantar

H802RA adalah pengontrol output empat port yang menggunakan protokol Ethernet dan mendukung protokol Art-Net.Antarmuka jaringan input dapat terhubung ke master controller atau komputer.

Perangkat lunak online adalah LED Studio dan Madrix, perangkat lunak offline adalah LED Build.

2. Dukungan Driver Chips

DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, dll.

Untuk UCS8904, H802RA mengontrol maksimum 3200 piksel.

Untuk chip lainnya, H802RA mengontrol maksimum 4096 piksel.

3. Kinerja

(1) Empat port, kontrol maksimum 4096 piksel.

(2) Mendukung protokol Art-Net, sehingga H802RA dapat bekerja dengan MADRIX.

(3) Alamat untuk chip driver TM dan UCS DMX512, seperti TM512, UCS512.

(4) Dikonfigurasi sebagai repeater atau amplifier oleh LED Studio.

(5) Bekerja dengan master controller atau komputer.

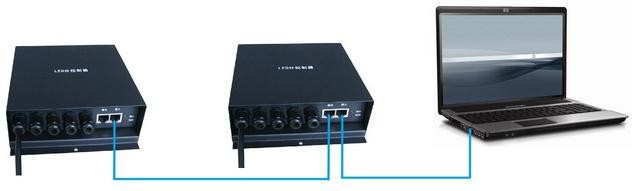

Jarak antara dua pengontrol adalah hingga 100 meter.

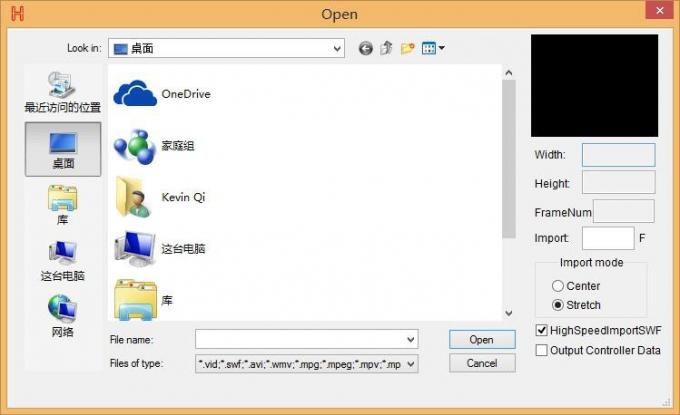

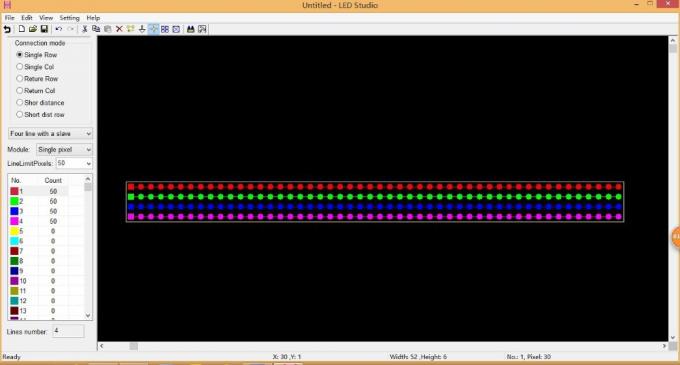

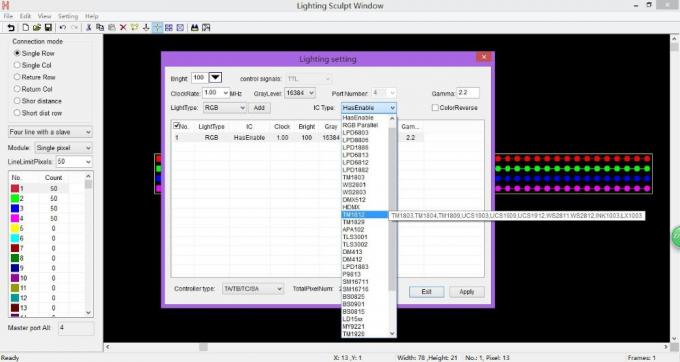

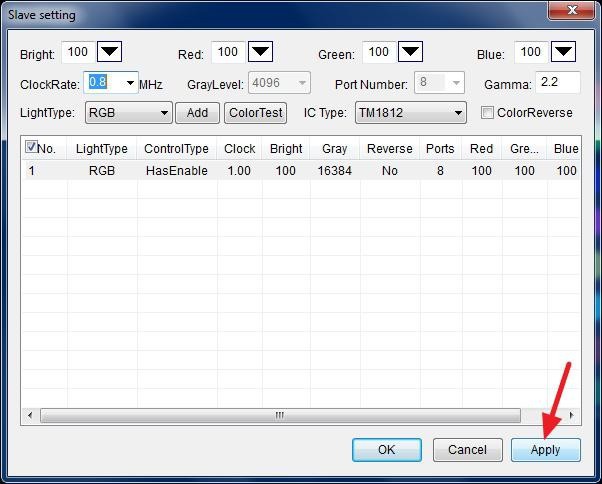

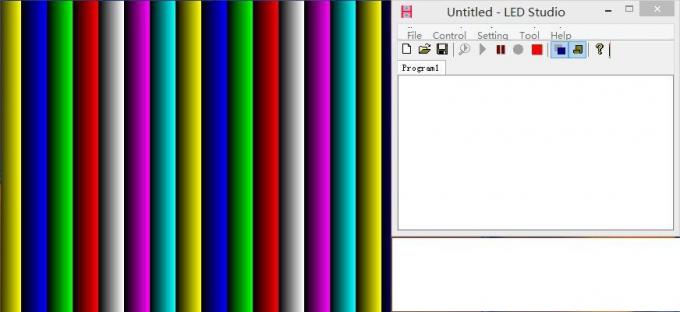

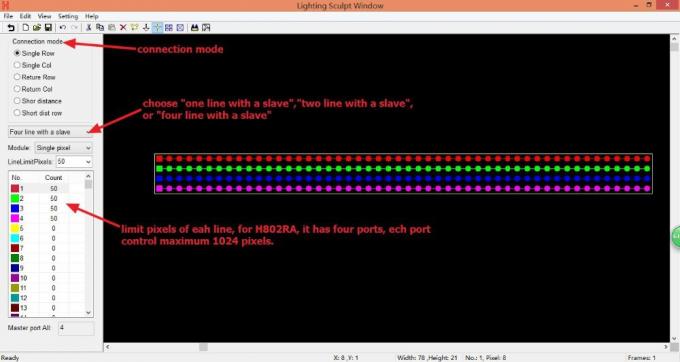

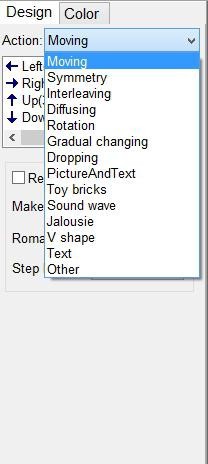

Sambungkan ke komputer, perangkat lunak adalah LED Studio atau Madrix.

Distribusi alamat IP untuk H802RA

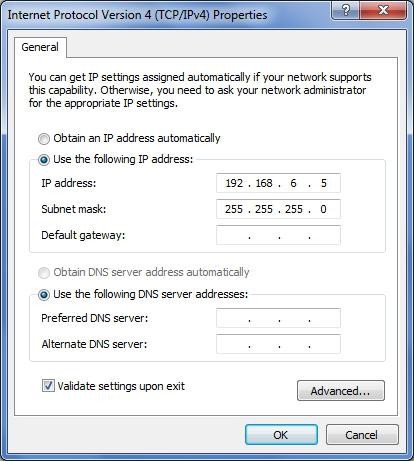

Biasanya, Anda tidak perlu mengatur MAC dan IP, mereka akan memiliki nomor yang ditentukan ketika Anda menghubungkan H802RA ke komputer.

Jam ini memiliki 250K, 500K, 750K tiga pilihan, hanya bekerja ketika Anda menggunakan Madrix.

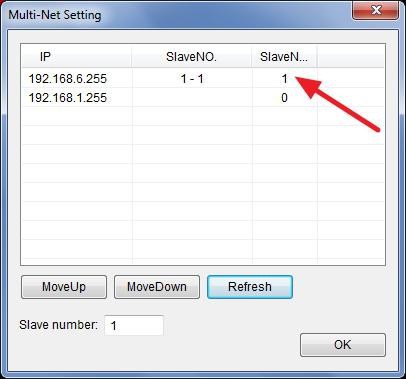

Jumlah pengontrol digunakan untuk mengatur berapa banyak pengontrol yang sepenuhnya terhubung ketika menggunakan Madrix.

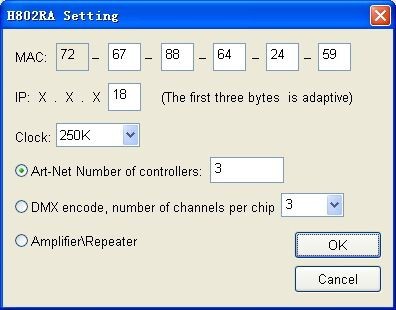

¢DMX encode, jumlah saluran per chip ¢ digunakan untuk alamat untuk TM atau UCS DMX512 driver chip. Pilih nomor saluran dari setiap chip dan kemudian klik ¢OK ¢,Anda dapat alamat maksimum 1024 piksel ((1 piksel termasuk 3 atau 4 saluran) satu kali. Metode koneksi: Hubungkan GND, D-, D+, PI ((garis alamat) ke GND, D-, D+, Klik pada controller, lalu klik OK, setelah beberapa detik, lampu akan berubah dari putih menjadi hijau.alamat akan diperbarui.

Pilih "Amplifier/Repeater" dan klik "OK", H802RA akan dikonfigurasi sebagai amplifier atau repeater.

7. pengaturan Madrix

Hubungkan H802RA ke komputer, buka LED Studio. Klik Setting -- H802RA setting, pilih Art-Net Number of controllers dan masukkan angka, misalnya 3, lalu klik OK.

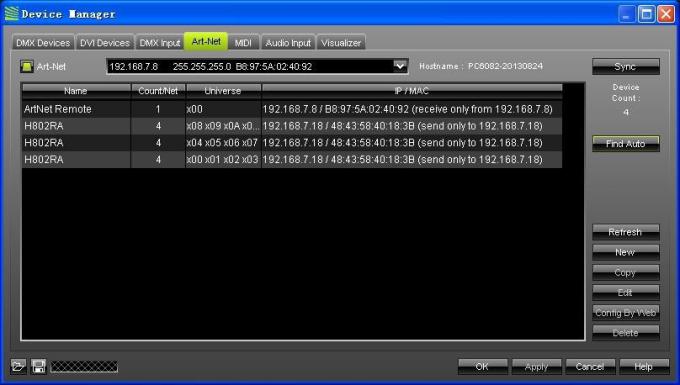

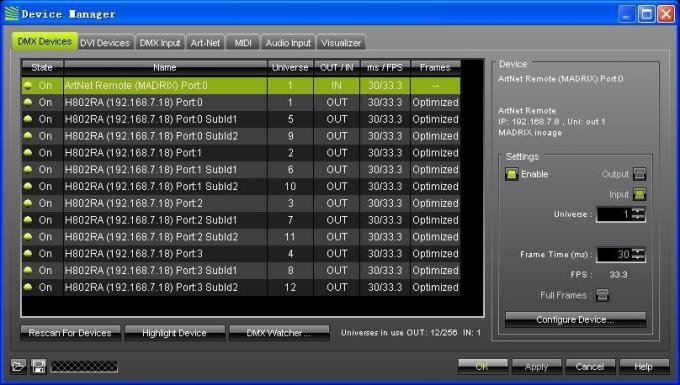

Buka Madrix, tekan F4, muncul jendela Device Manager, pilih label Art-Net dan centang opsi Art-Net. Pilih alamat IP yang Anda distribusikan untuk H802RA,Kemudian klik Cari Auto untuk menemukan perangkat Art-Net.

Klik DMX Devices label, pilih semua alam semesta H802RA, centang Enable option di sisi kanan dan klik Apply untuk mengaktifkan output DMX.

8Definisi Pelabuhan

GND CLK DAT D- D+

Untuk chip double-line, hubungkan GND, CLK, DAT

Untuk chip single-line, sambung GND, DAT

Untuk DMX512, hubungkan GND, D-, D+, jalur alamat ke CLK

Untuk TM1926, TM1913, TM1914, TM1814, hubungkan GND, D+

9Spesifikasi
